औद्योगिक उपकरणों के लिए सिरेमिक हीटिंग प्लेट्स का चयन करते समय आपको क्या विचार करना चाहिए?

1. वास्तविक तापन आवश्यकताओं से प्रारंभ करें

हीटिंग तत्व चुनने से पहले, उस थर्मल कार्य को परिभाषित करें जिसे उसे पूरा करना होगा। एक छोटे धातु उपकरण को गर्म करने के लिए डिज़ाइन किए गए घटक को पानी गर्म करने, प्रयोगशाला तापमान बनाए रखने या एक विस्तृत सतह को गर्म करने के लिए उपयोग किए जाने वाले घटक से बहुत अलग आवश्यकताओं का सामना करना पड़ सकता है। इच्छित एप्लिकेशन आवश्यक हीटिंग क्षेत्र, पावर इनपुट, तापमान सीमा, प्रतिक्रिया समय और यांत्रिक व्यवस्था निर्धारित करता है।

हीटिंग तत्व के तापमान और कामकाजी सतह पर आवश्यक तापमान के बीच अंतर करना उपयोगी है। ये मान काफी हद तक भिन्न हो सकते हैं क्योंकि लक्ष्य तक पहुंचने से पहले गर्मी को संपर्क इंटरफेस, आवास, तरल पदार्थ, वायु अंतराल या अन्य सामग्रियों से गुजरना होगा।

ऑपरेटिंग प्रोफ़ाइल को परिभाषित करें

वर्णन करें कि सामान्य परिचालन चक्र के दौरान उपकरण का उपयोग कैसे किया जाएगा। निरंतर संचालन, बार-बार छोटे हीटिंग चक्र, रुक-रुक कर सक्रियण, और बार-बार ठंड शुरू होने से तत्व और उसके आसपास की संरचना पर अलग-अलग मांगें होती हैं। अपेक्षित परिवेश तापमान और उपलब्ध शीतलन भी अंतिम परिचालन स्थिति को प्रभावित करते हैं।

• लक्ष्य तापमान:केवल हीटर की रेटेड अधिकतम पर निर्भर रहने के बजाय वर्कपीस, तरल पदार्थ या संपर्क सतह पर आवश्यक तापमान की पहचान करें।
• वार्म-अप आवश्यकता:स्थापित करें कि सिस्टम को ठंडी शुरुआत से कितनी जल्दी अपनी ऑपरेटिंग रेंज तक पहुंचना चाहिए।
• साइकिल शुल्क:चक्रों के बीच रुकने सहित हीटिंग अवधि की अवधि और आवृत्ति रिकॉर्ड करें।
• ताप भार:गर्म वस्तु के द्रव्यमान, गर्मी के नुकसान और आने वाली किसी भी सामग्री पर विचार करें जिसे गर्म किया जाना चाहिए।
• शारीरिक सीमाएँ:उपलब्ध स्थापना स्थान, अनुमेय वजन, विद्युत आपूर्ति और बढ़ते व्यवस्था को परिभाषित करें।

ये आवश्यकताएँ डिज़ाइनों की तुलना के लिए व्यावहारिक आधार प्रदान करती हैं। उनके बिना, उच्च अधिकतम तापमान या उच्च वाट क्षमता रेटिंग अकेले यह स्थापित नहीं कर सकती है कि हीटिंग घटक अनुप्रयोग के लिए उपयुक्त है या नहीं।

सिरेमिक हीटिंग घटक कैसे काम करते हैं

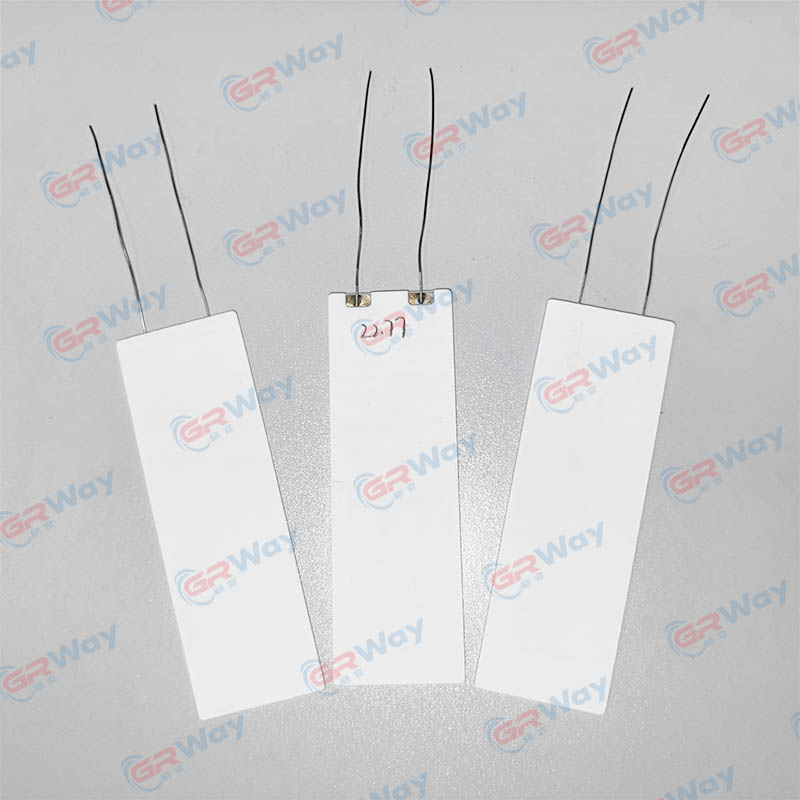

एक विशिष्ट सिरेमिक हीटिंग असेंबली एक विद्युत प्रतिरोधी तत्व को सिरेमिक बॉडी या सब्सट्रेट के साथ जोड़ती है। जब विद्युत धारा प्रतिरोधक पदार्थ से होकर गुजरती है, तो विद्युत ऊर्जा ऊष्मा में परिवर्तित हो जाती है। परिणामी गर्मी घटक के माध्यम से और आसपास की संरचना या इच्छित लक्ष्य तक जाती है।

वास्तविक निर्माण डिज़ाइन के अनुसार भिन्न होता है। कुछ उत्पाद सिरेमिक सब्सट्रेट के साथ एकीकृत एक मुद्रित प्रतिरोध पैटर्न का उपयोग करते हैं, जबकि अन्य सिरेमिक हीटर आर्किटेक्चर विभिन्न प्रतिरोध सामग्री या तत्व व्यवस्था का उपयोग करते हैं। विशेष मॉडल के लिए सामग्री संयोजन, विनिर्माण प्रक्रिया और इच्छित परिचालन स्थितियों की पुष्टि की जानी चाहिए।

प्रतिरोध तत्व ऊष्मा उत्पन्न करता है

प्रतिरोधक तत्व हीटिंग फ़ंक्शन के केंद्र में है। इसका विद्युत प्रतिरोध, ज्यामिति और कनेक्शन व्यवस्था गर्मी उत्पन्न और वितरित करने के तरीके को प्रभावित करती है। प्रतिरोध पैटर्न में स्थानीय अंतर सक्रिय सतह पर तापमान भिन्नता पैदा कर सकता है, इसलिए तत्व लेआउट उतना ही मायने रखता है जितना कि समग्र शक्ति रेटिंग।

सिरेमिक संरचना तत्व का समर्थन करती है

सिरेमिक सब्सट्रेट अपने इच्छित विन्यास में प्रतिरोधी संरचना रखता है और घटक के थर्मल और विद्युत व्यवहार में योगदान देता है। उदाहरण के लिए, एल्युमिना-आधारित डिज़ाइन, विद्युत इन्सुलेशन के साथ उपयोगी थर्मल गुणों को जोड़ सकते हैं। हालाँकि, सिरेमिक संरचना और निर्माण विभिन्न उत्पादों में भिन्न होता है, और एक ग्रेड के गुणों को स्वचालित रूप से दूसरे को नहीं सौंपा जाना चाहिए।

ऊष्मा को लक्ष्य तक अवश्य पहुंचना चाहिए

यहां तक ​​कि जब तत्व पर्याप्त गर्मी पैदा करता है, तब भी खराब थर्मल संपर्क सिस्टम की प्रतिक्रिया को धीमा कर सकता है या असमान तापमान पैदा कर सकता है। हीटिंग तत्व से लक्ष्य तक के पथ में सिरेमिक बॉडी, माउंटिंग इंटरफ़ेस, कोई मध्यवर्ती परत और स्वयं गर्म वस्तु शामिल है।

इस कारण से,सिरेमिक हीटिंग प्लेटेंइसे संपूर्ण थर्मल असेंबली का हिस्सा माना जाना चाहिए। सतह का संपर्क, क्लैंपिंग दबाव जहां लागू हो, आसपास का इन्सुलेशन, और आसन्न हिस्सों से गर्मी अपव्यय सभी सिस्टम के वास्तविक प्रदर्शन को प्रभावित करते हैं।

3. सामग्रियों और उनके तापीय गुणों का मूल्यांकन करें

सामग्री का चयन थर्मल चालकता, विद्युत इन्सुलेशन, यांत्रिक शक्ति, थर्मल विस्तार और इच्छित ऑपरेटिंग वातावरण के प्रतिरोध को प्रभावित करता है। सही विकल्प एकल शीर्षक विनिर्देश के बजाय एप्लिकेशन द्वारा आवश्यक गुणों के संतुलन पर निर्भर करता है।

एलुमिना सिरेमिक

एल्यूमिना, या एल्यूमीनियम ऑक्साइड, का उपयोग कई सिरेमिक हीटिंग घटकों में किया जाता है। सटीक एल्यूमिना सामग्री और फॉर्मूलेशन ग्रेड के अनुसार भिन्न होता है। कुछ उपलब्ध माइक्रो-हीटर डिज़ाइन में 95% एल्यूमिना सिरेमिक बॉडी निर्दिष्ट होती है, जो यह दर्शाती है कि सामग्री संरचना को प्रत्येक हीटर में मानने के बजाय प्रासंगिक उत्पाद विनिर्देश के विरुद्ध क्यों जांचा जाना चाहिए।

एल्यूमिना-आधारित घटक के लिए, महत्वपूर्ण विचारों में थर्मल चालकता, यांत्रिक स्थिति, थर्मल विस्तार, आयामी स्थिरता, और इच्छित परिस्थितियों में विद्युत इन्सुलेशन शामिल हैं। ये विशेषताएँ हीटिंग व्यवहार और तैयार असेंबली में एकीकरण दोनों को प्रभावित करती हैं।

प्रतिरोध सामग्री और सब्सट्रेट निर्माण

प्रतिरोध तत्व और सिरेमिक सब्सट्रेट अलग-अलग कार्य करते हैं। एक उत्पाद पृष्ठ किसी विशेष विनिर्माण प्रक्रिया में टंगस्टन या मोलिब्डेनम-मैंगनीज-आधारित प्रवाहकीय पेस्ट की पहचान कर सकता है, लेकिन वह जानकारी यह स्थापित नहीं करती है कि प्रत्येक सिरेमिक हीटर एक ही कंडक्टर या निर्माण विधि का उपयोग करता है।

किसी डिज़ाइन का मूल्यांकन करते समय, विशिष्ट मॉडल डेटा के साथ प्रतिरोध सामग्री, सब्सट्रेट संरचना, कनेक्शन विधि और विनिर्माण व्यवस्था की पुष्टि करें। ये विवरण इसके इच्छित सर्किट और यांत्रिक आवास के साथ तत्व की परिचालन सीमा और संगतता को प्रभावित कर सकते हैं।

सामग्री डेटा की व्याख्या हमेशा संबंधित गुणों के एक सेट के रूप में की जानी चाहिए। उपयोगी तापीय चालकता वाले सिरेमिक को अभी भी सावधानीपूर्वक यांत्रिक समर्थन की आवश्यकता हो सकती है, जबकि उत्कृष्ट विद्युत इन्सुलेशन उचित सर्किट सुरक्षा और असेंबली-स्तरीय परीक्षण की आवश्यकता को समाप्त नहीं करता है।

4. उपकरण के आयाम और ज्यामिति का मिलान करें

हीटिंग घटक का आकार यह निर्धारित करता है कि यह उत्पाद के भीतर कैसे फिट बैठता है और इसका सक्रिय क्षेत्र इच्छित लक्ष्य से कैसे संपर्क करता है। प्लेट, रिंग, डिस्क, वर्ग और आयताकार ज्यामिति विशेष उत्पाद परिवारों में उपलब्ध हो सकते हैं, लेकिन विचाराधीन मॉडल के लिए उपलब्ध आयाम और रूपों को सत्यापित किया जाना चाहिए।

सक्रिय क्षेत्र और ताप वितरण

एक बड़ी प्लेट व्यापक क्षेत्र में गर्मी फैला सकती है, लेकिन एक बड़ी सतह स्वचालित रूप से एक समान तापमान की गारंटी नहीं देती है। प्रतिरोध तत्व का स्थान, माउंटिंग व्यवस्था और स्थानीय ताप हानि बाहरी आयाम उपयुक्त दिखाई देने पर भी गर्म और ठंडे क्षेत्र बना सकते हैं।

पहचानें कि किस क्षेत्र को गर्म करने की आवश्यकता है और थर्मल लोड कहाँ केंद्रित होगा। यदि लक्ष्य का आकार असमान है या केवल कुछ बिंदुओं पर संपर्क बनाता है, तो पूरी प्लेट को समान रूप से सक्रिय सतह मानने के बजाय परिणामी तापमान प्रोफ़ाइल का मूल्यांकन करें।

मोटाई, मंजूरी और बढ़ते बिंदु

मोटाई घटक की पैकेजिंग, थर्मल द्रव्यमान और गर्मी-स्थानांतरण पथ को प्रभावित करती है। माउंटिंग व्यवस्था को संचालन के दौरान सिरेमिक बॉडी के आयामों और आसपास की सामग्रियों के विस्तार को समायोजित करना चाहिए। तंग मंजूरी असेंबली समस्याएं पैदा कर सकती है, जबकि अत्यधिक अंतराल थर्मल संपर्क को कम कर सकता है जहां प्रत्यक्ष संचालन की आवश्यकता होती है।

आसपास के आवास या असेंबली को अंतिम रूप देने से पहले आयाम और सहनशीलता का दस्तावेजीकरण किया जाना चाहिए। एक आयामी ड्राइंग, जब उपलब्ध हो, बढ़ते छेद, संपर्क सतहों, कनेक्शन स्थानों और विद्युत इन्सुलेशन के लिए उपलब्ध स्थान की जांच के लिए विशेष रूप से उपयोगी होती है।

यांत्रिक अनुकूलता की पुष्टि करें

सिरेमिक सामग्री उपयुक्त लोडिंग परिस्थितियों में मजबूत हो सकती है लेकिन केंद्रित तनाव, प्रभाव या असमान क्लैंपिंग के प्रति संवेदनशील हो सकती है। इसलिए समर्थन सतहों को इच्छित माउंटिंग विधि से मेल खाना चाहिए। यह मानने से बचें कि एक घटक झुकने या स्थापना भार को केवल इसलिए सहन कर सकता है क्योंकि यह ऊंचे तापमान पर अच्छा प्रदर्शन करता है।

समीक्षा के लिए प्रदर्शन पैरामीटर

उत्पाद विनिर्देश तब उपयोगी हो जाते हैं जब उनकी तुलना उपकरण के लिए स्थापित आवश्यकताओं से की जाती है। कई मापदंडों की एक साथ समीक्षा की जानी चाहिए क्योंकि प्रत्येक प्रदर्शन के एक अलग पहलू का वर्णन करता है।

ऑपरेटिंग तापमान और अधिकतम तापमान

नियमित ऑपरेटिंग तापमान और अधिकतम ऑपरेटिंग तापमान विनिमेय नहीं हैं। एक घटक में एक निर्दिष्ट ऊपरी सीमा हो सकती है जिसका उद्देश्य प्रत्येक इंस्टॉलेशन में इसकी निरंतर कार्यशील स्थिति का प्रतिनिधित्व करना नहीं है। हीट सिंकिंग, परिवेश का तापमान, माउंटिंग, पावर इनपुट और थर्मल लोड व्यवहार में प्राप्त होने वाले तापमान को प्रभावित कर सकते हैं।

उदाहरण के लिए, कुछ प्रकाशित माइक्रो-हीटर विनिर्देश 200°C के नियमित ऑपरेटिंग तापमान और 500°C के अधिकतम ऑपरेटिंग तापमान की पहचान करते हैं। ये मान एक विशेष उत्पाद विनिर्देश का वर्णन करते हैं और इन्हें प्रत्येक सिरेमिक हीटर के लिए सार्वभौमिक रेटिंग के रूप में नहीं माना जाना चाहिए।

वार्म-अप समय और थर्मल प्रतिक्रिया

वार्म-अप का समय हीटर के थर्मल द्रव्यमान, उपलब्ध शक्ति, संपर्क की स्थिति, गर्मी के नुकसान और लक्ष्य के द्रव्यमान पर निर्भर करता है। छोटे चक्रों में संचालित होने वाले उपकरणों में तीव्र प्रतिक्रिया महत्वपूर्ण हो सकती है, जबकि स्थिर तापमान बनाए रखने के लिए डिज़ाइन की गई प्रणाली स्थिरता और गर्मी वितरण पर अधिक जोर दे सकती है।

रेटेड वोल्टेज, शक्ति और प्रतिरोध

विद्युत मापदंडों को इच्छित बिजली आपूर्ति और नियंत्रण सर्किट से मेल खाना चाहिए। रेटेड वोल्टेज और पावर की समीक्षा तत्व प्रतिरोध, वायरिंग, कनेक्टर्स और सुरक्षा उपकरणों के साथ की जानी चाहिए। एक घटक का चयन केवल इसलिए नहीं किया जाना चाहिए क्योंकि बाकी विद्युत डिज़ाइन की जांच किए बिना इसकी पावर रेटिंग काफी अधिक दिखाई देती है।

इन्सुलेशन और तापमान एकरूपता

अपेक्षित तापमान और पर्यावरणीय परिस्थितियों में विद्युत इन्सुलेशन उपयुक्त रहना चाहिए। साथ ही, सतह का तापमान वितरण अनुप्रयोग के लिए उपयुक्त होना चाहिए। आवश्यक औसत तापमान तक पहुंचने वाला हीटर अभी भी अनुपयुक्त हो सकता है यदि स्थानीय हॉट स्पॉट किसी वर्कपीस को नुकसान पहुंचाते हैं या यदि ठंडे क्षेत्र प्रक्रिया को उसके लक्ष्य तक पहुंचने से रोकते हैं।

6. विभिन्न उद्योगों में अनुप्रयोग

सिरेमिक-आधारित हीटरों का उपयोग छोटे उपभोक्ता उपकरणों से लेकर औद्योगिक और प्रयोगशाला प्रणालियों तक विभिन्न प्रकार के उपकरणों में किया जाता है। सही कॉन्फ़िगरेशन थर्मल कार्य, पर्यावरणीय स्थितियों, संपर्क व्यवस्था और प्रत्येक एप्लिकेशन की विद्युत आवश्यकताओं पर निर्भर करता है।

छोटे घरेलू और व्यक्तिगत देखभाल के उपकरण

हेयर-स्टाइलिंग उपकरण, कॉम्पैक्ट वॉटर-हीटिंग डिवाइस, आयरन और इसी तरह के उत्पादों को हीटिंग घटकों की आवश्यकता होती है जो प्रतिबंधित स्थानों में फिट होते हैं। वार्म-अप समय, सतह का तापमान, इन्सुलेशन और आसपास के हिस्सों के साथ संपर्क महत्वपूर्ण डिजाइन विचार हैं। तैयार उपकरण को इसके इच्छित उपयोग के लिए उपयुक्त तापमान विनियमन और सुरक्षात्मक उपायों की भी आवश्यकता होती है।

औद्योगिक उपकरण और प्रसंस्करण उपकरण

औद्योगिक हीटर सोल्डरिंग उपकरण, सीलिंग उपकरण, विशेष हीटिंग असेंबली, या स्थानीय थर्मल इनपुट की आवश्यकता वाली अन्य प्रक्रियाओं की सेवा कर सकते हैं। आवश्यक परिचालन चक्र और लक्ष्य तापमान अनुप्रयोग के अनुसार भिन्न होता है। इसलिए इंजीनियरों को केवल इसके इच्छित उपयोग के सामान्य विवरण पर निर्भर रहने के बजाय वास्तविक उपकरण ज्यामिति में घटक का मूल्यांकन करना चाहिए।

प्रयोगशाला और विश्लेषणात्मक उपकरण

कॉम्पैक्ट हीटिंग असेंबली उन उपकरणों में उपयोगी हो सकती हैं जहां स्थान सीमित है और दोहराने योग्य थर्मल स्थितियां महत्वपूर्ण हैं। प्रयोगशाला अनुप्रयोगों में तापमान स्थिरता, स्थानीय एकरूपता, रासायनिक अनुकूलता और हीटर और आसन्न सेंसर या सटीक घटकों के बीच बातचीत पर ध्यान देने की आवश्यकता हो सकती है।

चिकित्सा और अन्य विशिष्ट उपकरण

कुछ तापमान-नियंत्रित उपकरण तरल पदार्थों, सतहों या आंतरिक असेंबलियों को गर्म करने के लिए कॉम्पैक्ट हीटिंग घटकों का उपयोग करते हैं। ऐसे अनुप्रयोगों के लिए संपूर्ण डिवाइस डिज़ाइन के सावधानीपूर्वक मूल्यांकन की आवश्यकता होती है, जिसमें अनुमेय तापमान भिन्नता, विद्युत अलगाव, सामग्री अनुकूलता और लागू नियामक आवश्यकताएं शामिल हैं। अकेले सामान्य हीटर विनिर्देश किसी विनियमित अनुप्रयोग के लिए उपयुक्तता स्थापित नहीं करता है।

• उपकरण:कॉम्पैक्ट निर्माण, दोहराए जाने योग्य हीटिंग और उपकरण के सुरक्षात्मक नियंत्रणों के साथ एकीकरण पर ध्यान दें।
• औद्योगिक उपकरण:कर्तव्य चक्र, लक्ष्य तापमान, परिचालन वातावरण के प्रतिरोध और बढ़ते स्थिरता पर ध्यान दें।
• प्रयोगशाला उपकरण:तापमान माप, दोहराव और आस-पास के संवेदनशील घटकों के साथ बातचीत पर ध्यान दें।
• विशेष उपकरण:एप्लिकेशन-विशिष्ट सत्यापन, पता लगाने योग्य आवश्यकताओं और प्रासंगिक सुरक्षा दायित्वों पर ध्यान दें।

जहां एक हीटिंग सिस्टम को कॉम्पैक्ट प्रारूप में स्थानीयकृत गर्मी की आवश्यकता होती है,सिरेमिक हीटिंग प्लेटेंअन्य हीटिंग प्रौद्योगिकियों के साथ-साथ मूल्यांकन करने लायक हो सकता है। अंतिम निर्णय सत्यापित विशिष्टताओं और अपेक्षित असेंबली में प्रदर्शन पर निर्भर होना चाहिए, न कि केवल आवेदन सूची पर।

7. एक व्यावहारिक चयन जाँच सूची

एक संरचित चयन प्रक्रिया इंजीनियरों को हीटिंग तत्व और उपकरण के बीच बेमेल से बचने में मदद करती है। प्रारंभिक डिज़ाइन समीक्षाओं के दौरान और उम्मीदवार घटकों की तुलना करते समय निम्नलिखित अनुक्रम का उपयोग किया जा सकता है।

1. थर्मल लक्ष्य का दस्तावेजीकरण करें।कार्यशील सतह पर आवश्यक तापमान, स्वीकार्य भिन्नता और वार्म-अप के लिए उपलब्ध समय को परिभाषित करें।
2. ताप भार का अनुमान लगाएं.लक्ष्य के द्रव्यमान, परिवेश में गर्मी के नुकसान, संपर्क की स्थिति और गर्म होने वाली सामग्री में परिवर्तन का हिसाब रखें।
3. भौतिक लिफाफे की पुष्टि करें.उपलब्ध लंबाई, चौड़ाई, मोटाई, बढ़ते बिंदु, कनेक्टर स्थान और निकासी आवश्यकताओं को रिकॉर्ड करें।
4. विद्युत डिज़ाइन का मिलान करें.आपूर्ति वोल्टेज, बिजली, प्रतिरोध, कनेक्शन व्यवस्था, स्विचिंग और आवश्यक सर्किट सुरक्षा सत्यापित करें।
5. सामग्री डेटा की समीक्षा करें.सिरेमिक ग्रेड, थर्मल गुण, इन्सुलेशन आवश्यकताओं और ऑपरेटिंग वातावरण के साथ अनुकूलता की जांच करें।
6. कर्तव्य चक्र को परिभाषित करें।हीटिंग अवधि, आवृत्ति, शीतलन अवधि और परिवेश स्थितियों में अपेक्षित परिवर्तन निर्दिष्ट करें।
7. तापमान माप की योजना बनाएं.पहचानें कि तापमान कहाँ मापा जाना चाहिए और सेंसर रीडिंग लक्ष्य के तापमान से कैसे संबंधित है।
8. संपूर्ण असेंबली को मान्य करें.इच्छित आवास, माउंटिंग विधि, लक्ष्य सामग्री और नियंत्रण रणनीति के साथ हीटिंग घटक का परीक्षण करें।

उत्पाद की तुलना के लिए, परिचालन स्थितियों के एक सामान्य सेट का उपयोग करें। दो हीटरों को केवल इसलिए समकक्ष नहीं माना जाना चाहिए क्योंकि वे समान आयाम साझा करते हैं या अधिकतम तापमान का विज्ञापन करते हैं। उनका विद्युत विन्यास, थर्मल प्रतिक्रिया और स्थापना आवश्यकताएँ भिन्न हो सकती हैं।

स्थापना और तापमान नियंत्रण

सही स्थापना हीटिंग प्रदर्शन का एक अनिवार्य हिस्सा है। यहां तक ​​कि एक उपयुक्त घटक भी असंगत परिणाम दे सकता है यदि इसकी माउंटिंग सतह, विद्युत कनेक्शन, सेंसर स्थिति, या गर्मी-स्थानांतरण पथ इच्छित डिज़ाइन से भिन्न हो।

उचित यांत्रिक सहायता प्रदान करें

माउंटिंग व्यवस्था को अनपेक्षित संकेंद्रित भार पैदा किए बिना सिरेमिक बॉडी का समर्थन करना चाहिए। संपर्क सतहों की समतलता, फास्टनरों की स्थिति और हीटर और आसपास के आवास के बीच आयामी संबंध की जांच करें। यदि डिज़ाइन सीधे थर्मल संपर्क पर निर्भर करता है, तो पुष्टि करें कि इंटरफ़ेस निर्माता के इंस्टॉलेशन मार्गदर्शन के अनुरूप है।

थर्मल विस्तार पर विचार करें

गर्म करने और ठंडा करने से सिरेमिक घटक और आसन्न सामग्रियों में आयामी परिवर्तन होते हैं। थर्मल विस्तार में अंतर फिट को प्रभावित कर सकता है या इंटरफ़ेस पर तनाव पैदा कर सकता है। यांत्रिक व्यवस्था में बार-बार हीटिंग और कूलिंग सहित, इच्छित ऑपरेटिंग रेंज में इन परिवर्तनों को ध्यान में रखना चाहिए।

लक्ष्य के चारों ओर नियंत्रण रणनीति डिज़ाइन करें

एक तापमान नियंत्रक, सेंसर, स्विचिंग डिवाइस और सुरक्षात्मक सर्किट को विनियमन के आवश्यक स्तर और उपकरण से जुड़े खतरों के अनुसार चुना जाना चाहिए। सेंसर प्लेसमेंट विशेष रूप से महत्वपूर्ण है: हीटिंग तत्व के नजदीक एक सेंसर वास्तविक वर्कपीस या गर्म तरल पदार्थ को मापने वाले सेंसर से अलग प्रतिक्रिया दे सकता है।

यह न मानें कि एक सिरेमिक घटक स्वचालित रूप से एक सुरक्षित या स्थिर तापमान बनाए रखता है। जब तक विशिष्ट डिज़ाइन दस्तावेज़ अन्यथा स्थापित न हो, तापमान नियंत्रण और अधिक तापमान संरक्षण को सिस्टम-स्तरीय इंजीनियरिंग आवश्यकताओं के रूप में मानें।

विद्युत एवं पर्यावरण संरक्षण का सत्यापन करें

विद्युत कनेक्शन, इन्सुलेशन दूरी, केबल रेटिंग, बाड़े और सुरक्षात्मक उपकरण इच्छित वोल्टेज, तापमान और परिवेश के लिए उपयुक्त होने चाहिए। नमी, प्रवाहकीय संदूषण, कंपन, और प्रक्रिया सामग्री के संपर्क में आने से अतिरिक्त आवश्यकताएं उत्पन्न हो सकती हैं। तैयार असेंबली का मूल्यांकन उन परिस्थितियों के तहत किया जाना चाहिए जिनका सामना करने के लिए इसे डिज़ाइन किया गया है।

सिस्टम एकीकरण के दौरान,सिरेमिक हीटिंग प्लेटेंवास्तविक सेंसर स्थिति, माउंटिंग व्यवस्था और थर्मल लोड के साथ मूल्यांकन किया जाना चाहिए। यह घटक को अलग से परीक्षण करने की तुलना में प्रदर्शन का अधिक सार्थक दृष्टिकोण देता है।

9. सामान्य डिज़ाइन और एकीकरण गलतियाँ

कई हीटिंग समस्याएं उत्पाद विनिर्देश और इसकी स्थापित परिचालन स्थितियों के बीच बेमेल से आती हैं। बार-बार होने वाली डिज़ाइन गलतियों की शीघ्र समीक्षा करने से असेंबली और परीक्षण के दौरान प्रदर्शन संबंधी समस्याओं को रोकने में मदद मिल सकती है।

केवल अधिकतम तापमान के आधार पर चयन करना

अधिकतम तापमान रेटिंग वार्म-अप व्यवहार, तापमान स्थिरता, या लक्ष्य तक कितनी गर्मी पहुंचती है, इसका वर्णन नहीं करती है। बिजली, ज्यामिति और ताप-हस्तांतरण आवश्यकताओं के साथ-साथ ऑपरेटिंग रेंज और परीक्षण स्थितियों की समीक्षा करें।

संपर्क प्रतिरोध को अनदेखा करना

छोटे अंतराल या असमान संपर्क गर्मी हस्तांतरण को सीमित कर सकते हैं और स्थानीय तापमान अंतर पैदा कर सकते हैं। माउंटिंग इंटरफ़ेस और लक्ष्य सतह की समीक्षा करें, विशेष रूप से जहां असेंबली संवहन या विकिरण के बजाय चालन पर निर्भर करती है।

अनुपयुक्त नियंत्रण सेंसर स्थान का उपयोग करना

एक सेंसर स्वीकार्य तापमान का संकेत दे सकता है जबकि कामकाजी सतह बहुत ठंडी रहती है या कोई स्थानीय क्षेत्र बहुत गर्म हो जाता है। निर्धारित करें कि प्रक्रिया के लिए कौन सा तापमान महत्वपूर्ण है, फिर सेंसर को उसके अनुसार रखें और मान्य करें।

परिवेशीय स्थितियों के प्रभाव को नज़रअंदाज करना

वायु प्रवाह, बाड़े के तापमान, शीतलन, या ताप भार में परिवर्तन से ऑपरेटिंग बिंदु बदल सकता है। एक खुली परीक्षण व्यवस्था में देखा गया प्रदर्शन किसी तैयार मशीन के अंदर के प्रदर्शन का प्रतिनिधित्व नहीं कर सकता है।

यह मानते हुए कि सभी सिरेमिक ग्रेड एक ही तरह से व्यवहार करते हैं

सामग्री संरचना, तत्व डिज़ाइन, विनिर्माण प्रक्रिया, आयाम और कनेक्शन व्यवस्था मॉडल के अनुसार भिन्न होती है। सतही तौर पर समान उत्पाद से डेटा स्थानांतरित करने के बजाय लागू विनिर्देश का उपयोग करें।

• लक्ष्य तापमान और हीटर तापमान के बीच अंतर की पुष्टि करें।
• इच्छित कर्तव्य चक्र के अंतर्गत परिचालन सीमाओं की जाँच करें।
• विद्युत आवश्यकताओं और यांत्रिक सहनशीलता दोनों की समीक्षा करें।
• अंतिम असेंबली के बाद तापमान वितरण को मान्य करें।
• असामान्य स्थितियों और आवश्यक सुरक्षात्मक प्रतिक्रिया का दस्तावेजीकरण करें।

10. परीक्षण, रखरखाव और सेवा जीवन

परीक्षण से यह निर्धारित होना चाहिए कि क्या हीटिंग सिस्टम उस कॉन्फ़िगरेशन में अपनी आवश्यकताओं को पूरा करता है जहां इसका वास्तव में उपयोग किया जाएगा। मूल्यांकन में वार्म-अप समय, स्थिर-अवस्था तापमान, तापमान वितरण, विद्युत व्यवहार, इन्सुलेशन प्रदर्शन और बार-बार संचालन चक्र शामिल हो सकते हैं।

यथार्थवादी परिस्थितियों में प्रदर्शन को मापें

इच्छित आपूर्ति, लक्ष्य सामग्री, माउंटिंग व्यवस्था, बाड़े और नियंत्रण सेटिंग्स का उपयोग करें। प्रारंभिक स्थितियों को रिकॉर्ड करें और उन स्थानों पर तापमान मापें जो प्रक्रिया के लिए महत्वपूर्ण हैं। जहां तापमान एकरूपता महत्वपूर्ण है, वहां स्थानीय गर्म स्थानों या ठंडे क्षेत्रों की पहचान करने के लिए एक एकल माप बिंदु अपर्याप्त हो सकता है।

बार-बार संचालन चक्र का मूल्यांकन करें

बार-बार गर्म करने और ठंडा करने से वे परिवर्तन सामने आ सकते हैं जो एक संक्षिप्त प्रदर्शन के दौरान दिखाई नहीं दे सकते। अनुप्रयोग के आधार पर, मूल्यांकन में बार-बार प्रारंभ, स्थिर संचालन, शटडाउन और कूलिंग शामिल हो सकते हैं। किसी भी चक्र परीक्षण में बताई गई आवश्यकताओं और विशिष्ट उत्पाद की अनुमत परिचालन स्थितियों को प्रतिबिंबित करना चाहिए।

आसपास की सभा का निरीक्षण करें

रखरखाव में हीटर, उसके कनेक्शन, माउंटिंग संरचना, सेंसर और नियंत्रण उपकरण का ध्यान रखना चाहिए। निरीक्षण प्रक्रियाएं डिवाइस और उसके ऑपरेटिंग वातावरण पर निर्भर करती हैं, लेकिन इसमें दृश्यमान क्षति, ढीले कनेक्शन, संदूषण, थर्मल संपर्क में परिवर्तन और असामान्य ओवरहीटिंग के सबूत की जांच शामिल हो सकती है।

रखरखाव अंतराल को उपकरण के जोखिम मूल्यांकन और प्रासंगिक उत्पाद मार्गदर्शन का पालन करना चाहिए। यदि तापमान प्रतिक्रिया बदलती है, तो अकेले हीटिंग घटक को जिम्मेदार मानने के बजाय संपूर्ण थर्मल सिस्टम की जांच करें।

प्रदर्शन को अंततः सत्यापित ऑपरेटिंग डेटा द्वारा आंका जाना चाहिए। एक डिज़ाइन जो प्रयोगशाला सेटअप में तेजी से गर्म होता है, स्थापना के बाद अलग व्यवहार कर सकता है, जबकि एक सिस्टम जो अपने लक्ष्य तापमान तक पहुंचता है उसे अभी भी एकरूपता, नियंत्रण प्रतिक्रिया या यांत्रिक विश्वसनीयता में सुधार की आवश्यकता हो सकती है।

11. अक्सर पूछे जाने वाले प्रश्न

अंतिम इंजीनियरिंग विचार

विश्वसनीय हीटर चयन के लिए विद्युत, तापीय और यांत्रिक आवश्यकताओं पर एक साथ विचार करना आवश्यक है। सामग्री संरचना घटक के व्यवहार का हिस्सा स्थापित करती है, जबकि तत्व डिजाइन, आयाम, बढ़ते स्थितियां और तापमान नियंत्रण यह निर्धारित करते हैं कि यह स्थापना के बाद कैसा प्रदर्शन करता है।

औद्योगिक उपकरणों के लिए, सबसे उपयोगी विनिर्देश वह है जो उत्पाद विशेषताओं को इच्छित परिचालन स्थितियों के साथ स्पष्ट रूप से जोड़ता है। रेटेड सीमाओं की पुष्टि करें, स्थापना आवश्यकताओं की समीक्षा करें, और डिज़ाइन को अंतिम रूप देने से पहले दोहराए जाने वाले परीक्षण के माध्यम से तैयार सिस्टम का मूल्यांकन करें।

व्यावहारिक रूप से, सिरेमिक हीटिंग प्लेट्स का मूल्यांकन संपूर्ण हीटिंग सिस्टम के एक भाग के रूप में किया जाना चाहिए। उनकी उपयुक्तता मापा प्रदर्शन, प्रलेखित सामग्री गुणों और उस उपकरण के साथ संगतता पर निर्भर करती है जिसमें उन्हें स्थापित किया जाएगा।
