एक चुननासोल्डरिंग ताप तत्वकेवल वाट क्षमता के आधार पर किसी घटक का चयन करने के बजाय वास्तविक सोल्डरिंग प्रक्रिया को समझने से शुरुआत होती है। आवश्यक संयुक्त तापमान, वर्कपीस का आकार, थर्मल लोड, आपूर्ति वोल्टेज, भौतिक आयाम, संवेदन विधि और संचालन चक्र सभी हीटिंग कोर की उपयुक्तता को प्रभावित करते हैं। एक सुविचारित चयन प्रक्रिया उपकरण डिजाइनरों को संगत घटकों की पहचान करने, मापने योग्य प्रदर्शन आवश्यकताओं को स्थापित करने और असेंबली और उपयोग के दौरान टालने योग्य समस्याओं को रोकने में मदद करती है।
यह मार्गदर्शिका बताती है कि एप्लिकेशन आवश्यकताओं को कैसे परिभाषित किया जाए, सिरेमिक निर्माण का आकलन कैसे किया जाए, विद्युत और यांत्रिक विशिष्टताओं की तुलना की जाए, तापमान विनियमन का मूल्यांकन किया जाए और एकीकरण से पहले एक घटक को सत्यापित किया जाए। इसमें सामान्य चयन त्रुटियाँ, निरीक्षण प्रक्रियाएँ और प्रतिस्थापन और अनुकूलता के बारे में व्यावहारिक प्रश्न भी शामिल हैं।
विषयसूची
सीधे संबंधित अनुभाग पर जाने के लिए नीचे एक विषय चुनें।
- सबसे पहले सोल्डरिंग एप्लिकेशन को परिभाषित करें
- वास्तविक ताप आवश्यकता निर्धारित करें
- वोल्टेज, प्रतिरोध और शक्ति का मिलान करें
- सिरेमिक सामग्री और निर्माण का मूल्यांकन करें
- आयाम और विद्युत कनेक्शन की पुष्टि करें
- तापमान संवेदन और नियंत्रण पर विचार करें
- बिना अनुमान लगाए विशिष्टताओं की तुलना करें
- एकीकरण से पहले प्रदर्शन सत्यापित करें
- सामान्य चयन गलतियों से बचें
- अक्सर पूछे जाने वाले प्रश्नों
- अंतिम तकनीकी जाँच सूची
1. सबसे पहले सोल्डरिंग एप्लिकेशन को परिभाषित करें
पहला निर्णय यह नहीं है कि कौन सा हीटर खरीदा जाए, बल्कि यह है कि तैयार उपकरण को क्या पूरा करना चाहिए। दो सोल्डरिंग उपकरण बहुत अलग-अलग उद्देश्यों को पूरा करते हुए सिरेमिक हीटिंग तकनीक का उपयोग कर सकते हैं। एक अच्छे इलेक्ट्रॉनिक कनेक्शन को संभाल सकता है, जबकि दूसरे को गर्मी को बड़े टर्मिनलों या कंडक्टरों में स्थानांतरित करना होगा। इसलिए उनकी थर्मल मांगें, टिप संरचनाएं और नियंत्रण आवश्यकताएं काफी हद तक भिन्न हो सकती हैं।
वर्कपीस और संयुक्त विशेषताओं को पहचानें
जुड़ने वाली सामग्री, अनुमानित जोड़ का आकार, संपर्क क्षेत्र का आकार और वर्कपीस द्वारा अवशोषित गर्मी की मात्रा का दस्तावेजीकरण करके शुरुआत करें। एक छोटा तांबे का पैड और एक बड़ा धातु टर्मिनल एक ही दर से काम करने वाले टिप से गर्मी नहीं हटाते हैं।
वर्कपीस की मोटाई और तापीय चालकता विशेष रूप से महत्वपूर्ण हैं। जो सामग्रियां गर्मी को तेजी से दूर ले जाती हैं, उन्हें छोटे, थर्मल रूप से पृथक कनेक्शन के लिए उपयोग किए जाने वाले उपकरण से भिन्न पुनर्प्राप्ति प्रोफ़ाइल वाले उपकरण की आवश्यकता हो सकती है। हीटर का मूल्यांकन इच्छित टिप ज्यामिति के साथ किया जाना चाहिए, क्योंकि अकेले गर्मी उत्पादन यह निर्धारित नहीं करता है कि ऊर्जा कितनी प्रभावी ढंग से जोड़ तक पहुंचती है।
इच्छित संचालन चक्र का वर्णन करें
इस बात पर विचार करें कि क्या उपकरण रुक-रुक कर काम करता है या लंबे समय तक बार-बार सोल्डरिंग ऑपरेशन करता है। अपेक्षित स्टार्टअप आवृत्ति, विशिष्ट ताप अवधि, शीतलन अंतराल और परिवेश स्थितियों को रिकॉर्ड करें। ये विवरण यह स्थापित करने में मदद करते हैं कि क्या डिज़ाइन को तेजी से वार्म-अप, निरंतर काम के दौरान तापमान स्थिरता, या वर्कपीस के साथ बार-बार संपर्क के बाद रिकवरी को प्राथमिकता देनी चाहिए।
- वर्कपीस सामग्री और संयुक्त आकार की सीमा को परिभाषित करें।
- सोल्डरिंग टूल के प्रकार और उसके इच्छित ऑपरेटिंग वातावरण की पहचान करें।
- अनुमान लगाएं कि उपकरण कितनी बार गर्म होता है, ठंडा होता है और काम पर लौटता है।
- आवश्यक तापमान-नियंत्रण विधि और स्वीकार्य थर्मल भिन्नता निर्दिष्ट करें।
- घटक आकार, वजन, इन्सुलेशन, या लीड रूटिंग पर किसी भी प्रतिबंध को रिकॉर्ड करें।
एक स्पष्ट अनुप्रयोग संक्षिप्त विवरण बाद की विद्युत और यांत्रिक जाँचों को एक व्यावहारिक उद्देश्य देता है। इसके बिना, एक घटक नाममात्र रेटिंग से मेल खा सकता है, फिर भी तैयार उपकरण में खराब प्रदर्शन कर सकता है।
2. वास्तविक ताप आवश्यकता निर्धारित करें
तापमान आवश्यकताओं के लिए हीटर, कार्यशील टिप और सोल्डर जोड़ के बीच अंतर करना आवश्यक है। इन स्थानों की तापीय स्थितियाँ अलग-अलग हैं, इसलिए उनके तापमान को समान नहीं माना जाना चाहिए।
हीटर थर्मल ऊर्जा उत्पन्न करता है, टिप उस ऊर्जा को स्थानांतरित करता है, और वर्कपीस और सोल्डर के साथ बातचीत करते समय जोड़ इसे प्राप्त करता है। आस-पास के घटकों और पर्यावरण में भी गर्मी नष्ट हो जाती है। जोड़ पर परिणामी तापमान अलगाव में हीटर विनिर्देश के बजाय संपूर्ण सिस्टम पर निर्भर करता है।
आवश्यक सेटपॉइंट को घटक सीमा से अलग करें
नियंत्रण सेटपॉइंट उस तापमान का वर्णन करता है जिसे उपकरण अपने निर्दिष्ट माप बिंदु पर बनाए रखने का इरादा रखता है। हीटर का अनुमत ऑपरेटिंग तापमान एक अलग सीमा परिभाषित करता है। सिरेमिक सिंटरिंग जैसी विनिर्माण प्रक्रिया में एक और तापमान सीमा शामिल होती है और इसका उपयोग किसी तैयार घटक की परिचालन सीमा का अनुमान लगाने के लिए नहीं किया जाना चाहिए।
सामान्य कार्य सीमा, आवश्यक अधिकतम परिचालन स्थिति और वह स्थान निर्दिष्ट करें जहां तापमान मापा जाना चाहिए। यह भी निर्धारित करें कि क्या आवेदन के लिए हल्के संपर्क के दौरान स्थिर तापमान, गर्मी-गहन जोड़ के बाद तेजी से रिकवरी, या दोनों की आवश्यकता होती है।
संदर्भ में थर्मल प्रतिक्रिया का आकलन करें
वार्म-अप समय यह मापता है कि असेंबली को एक निर्दिष्ट प्रारंभिक स्थिति से एक निर्धारित तापमान तक पहुंचने में कितना समय लगता है। पुनर्प्राप्ति समय बताता है कि ऑपरेशन के दौरान टिप की गर्मी समाप्त होने के बाद तापमान कैसे प्रतिक्रिया करता है। ये संबंधित लेकिन अलग-अलग प्रदर्शन उपाय हैं।
उदाहरण के लिए, जब कोई वर्कपीस मौजूद नहीं होता है तो एक हीटर अपने सेटपॉइंट पर जल्दी पहुंच सकता है लेकिन बड़े धातु टर्मिनल से संपर्क करने पर तापमान में पर्याप्त गिरावट का अनुभव होता है। यह व्यवहार अपर्याप्त अधिकतम तापमान रेटिंग के बजाय थर्मल लोड, टिप डिज़ाइन, संपर्क गुणवत्ता या नियंत्रण प्रतिक्रिया को प्रतिबिंबित कर सकता है।
चयन सिद्धांत:एक ज्ञात माप बिंदु पर और एक प्रतिनिधि कार्यभार के तहत आवश्यक तापमान परिभाषित करें। परीक्षण स्थितियों के बिना तापमान का आंकड़ा पूर्ण सोल्डरिंग सिस्टम की तुलना करने के लिए पर्याप्त नहीं है।
ऊष्मा क्षमता और ऊष्मा स्थानांतरण दोनों पर विचार करें
किसी घटक का तापमान बढ़ाने के लिए आवश्यक ऊर्जा आंशिक रूप से उसके द्रव्यमान और भौतिक गुणों पर निर्भर करती है। एक बड़े टिप या धारक को समान तापमान परिवर्तन तक पहुंचने के लिए आम तौर पर तुलनीय सामग्री से बने छोटे हिस्से की तुलना में अधिक ऊर्जा की आवश्यकता होती है।
हालाँकि, अकेले घटक आकार को कम करना बेहतर प्रदर्शन की गारंटी नहीं देता है। डिज़ाइन को अभी भी जोड़ में उपयोगी गर्मी स्थानांतरित करनी चाहिए, पर्याप्त यांत्रिक शक्ति बनाए रखनी चाहिए, और इच्छित संचालन चक्र का समर्थन करना चाहिए। समन्वित थर्मल असेंबली के रूप में हीटर और संबंधित टिप का चयन करें।
4. सिरेमिक सामग्री और निर्माण का मूल्यांकन करें
सिरेमिक हीटिंग तकनीक का उपयोग कॉम्पैक्ट हीटिंग असेंबली में किया जाता है क्योंकि सिरेमिक बॉडी एक एकीकृत प्रतिरोधी हीटिंग संरचना का समर्थन करते हुए विद्युत इन्सुलेशन प्रदान कर सकती है। अंतिम व्यवहार सामग्री संरचना, हीटिंग-लेयर डिज़ाइन, विनिर्माण प्रक्रिया, आयाम और तैयार घटक की गुणवत्ता पर निर्भर करता है।
एल्यूमिना सिरेमिक निर्माण को समझें
एल्यूमिना, या एल्यूमीनियम ऑक्साइड (Al₂O₃), का उपयोग कई विद्युत ताप घटकों में किया जाता है। इसकी विद्युत इन्सुलेशन और थर्मल विशेषताएं इसे कॉम्पैक्ट हीटिंग डिजाइनों की एक श्रृंखला के लिए उपयुक्त बनाती हैं। तैयार भाग के सटीक गुण सिरेमिक संरचना, प्रसंस्करण की स्थिति, ज्यामिति और निर्माण पर निर्भर करते हैं।
एक विनिर्माण दृष्टिकोण सिरेमिक सामग्री पर एक प्रवाहकीय प्रतिरोधी पैटर्न रखता है और नियंत्रित उच्च तापमान सिंटरिंग प्रक्रिया के माध्यम से परतों को एकीकृत करता है। यह संरचना हीटिंग सर्किट और इंसुलेटिंग बॉडी को एक कॉम्पैक्ट असेंबली में जोड़ सकती है।

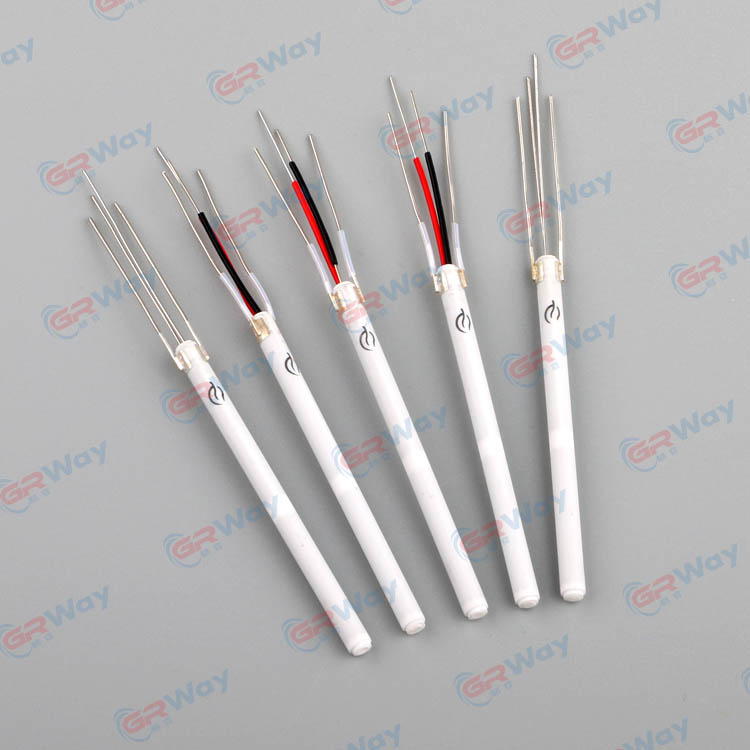

इस सिरेमिक हीटर रेंज से जुड़ी उत्पाद जानकारी मुख्य सामग्री के रूप में 95% एल्यूमिना की पहचान करती है और उच्च तापमान सिंटरिंग के माध्यम से एकीकृत एक मुद्रित हीटिंग परत का वर्णन करती है। इसमें यह भी कहा गया है कि हीटर की सतह 30 सेकंड के भीतर 800°C तक पहुंच सकती है। डिज़ाइन या स्वीकृति आवश्यकता के रूप में उपयोग करने से पहले उस आंकड़े को विशिष्ट मॉडल और उसकी माप शर्तों के विरुद्ध जांचा जाना चाहिए।
हीटिंग परत और इन्सुलेशन की एक साथ समीक्षा करें
प्रतिरोधक परत महत्वपूर्ण विद्युत और गर्मी पैदा करने वाली विशेषताओं को निर्धारित करती है। इसका पैटर्न, आयाम और सिरेमिक बॉडी के साथ संबंध प्रतिरोध और गर्मी वितरण को प्रभावित करते हैं। इस बीच, इन्सुलेटिंग संरचना को तैयार अनुप्रयोग की विद्युत आवश्यकताओं को पूरा करना होगा।
अकेले सामग्री चयन यह साबित नहीं करता कि कोई विशेष घटक उपयुक्त है। एक सिरेमिक ग्रेड, निर्माण और विनिर्माण प्रक्रिया का मूल्यांकन अपेक्षित ऑपरेटिंग तापमान, विद्युत तनाव, थर्मल साइक्लिंग और यांत्रिक स्थापना स्थितियों के आधार पर किया जाना चाहिए।
थर्मल और यांत्रिक तनाव पर विचार करें
सिरेमिक सामग्री उपयोगी उच्च तापमान प्रदर्शन की पेशकश कर सकती है, लेकिन वे प्रभाव, झुकने और केंद्रित यांत्रिक भार के प्रति संवेदनशील हो सकती हैं। इसलिए एक डिज़ाइन को स्थापना और संचालन के दौरान हीटर पर अनावश्यक तनाव से बचना चाहिए।
बार-बार गर्म करने और ठंडा करने से असेंबली पर भी असर पड़ सकता है। सिरेमिक बॉडी, प्रतिरोधक परत, कनेक्शन, होल्डर और आसपास के धातु के हिस्से तापमान परिवर्तन के प्रति अलग-अलग प्रतिक्रिया दे सकते हैं। उनके संयुक्त डिज़ाइन को सेवा जीवन के बारे में असत्यापित धारणाओं पर भरोसा किए बिना इच्छित संचालन चक्र को समायोजित करना चाहिए।
उत्पाद पृष्ठभूमि, सामग्री संबंधी जानकारी और निर्माता के बताए गए दायरे के लिए यहां जाएंग्रीनवे®.
5. आयाम और विद्युत कनेक्शन की पुष्टि करें
शारीरिक फिट उतना ही महत्वपूर्ण है जितना विद्युत अनुकूलता। एक हीटर जो आवश्यक वोल्टेज और प्रतिरोध को पूरा करता है वह अभी भी अनुपयुक्त हो सकता है यदि यह हैंडल, टिप असेंबली या आसपास के धारक के अंदर सुरक्षित रूप से फिट नहीं हो सकता है।
संपूर्ण यांत्रिक इंटरफ़ेस की जाँच करें
सिरेमिक बॉडी की लंबाई और व्यास, सम्मिलन गहराई, अंत ज्यामिति, लीड निकास स्थिति, इन्सुलेशन आस्तीन और बनाए रखने की व्यवस्था की समीक्षा करें। उन हिस्सों को मापें जो संरेखण और संपर्क निर्धारित करते हैं, न कि केवल समग्र बाहरी आयाम।
निकासी महत्वपूर्ण है क्योंकि हीटर को अत्यधिक बल या अवांछित हलचल के बिना फिट होना चाहिए। अत्यधिक तंग इंस्टॉलेशन यांत्रिक तनाव पैदा कर सकता है, जबकि अत्यधिक ढीला इंटरफ़ेस थर्मल संपर्क को कम कर सकता है या उपयोग के दौरान घटक को स्थानांतरित करने की अनुमति दे सकता है।
लीड तारों और कनेक्शन बिंदुओं का निरीक्षण करें
लीड सामग्री, लंबाई, रूटिंग, समाप्ति विधि और इन्सुलेशन उपकरण के विद्युत डिजाइन के अनुरूप होना चाहिए। लीडों को अत्यधिक तनाव, तेज मोड़, या उनकी अनुमत तापमान सीमा के बाहर सतहों के संपर्क के बिना अपने कनेक्शन बिंदुओं तक पहुंचना चाहिए।
जहां कई विद्युत सर्किट मौजूद हैं, वहां बिजली कनेक्शन को किसी भी सेंसर कनेक्शन से अलग करें। यह मानने के बजाय कि समान दिखने वाले हिस्से समान वायरिंग कॉन्फ़िगरेशन साझा करते हैं, प्रासंगिक ड्राइंग के विरुद्ध पिन व्यवस्था को सत्यापित करें।
कामकाजी टिप के साथ इंटरफ़ेस की पुष्टि करें
धारक और टिप व्यवस्था भौतिक पथ प्रदान करती है जिसके माध्यम से गर्मी वर्कपीस तक पहुंचती है। संपर्क स्थितियाँ, सम्मिलन गहराई, सतह की स्थिति और घटक संरेखण थर्मल प्रतिरोध को प्रभावित कर सकते हैं।
प्रतिस्थापन के लिए, जब भी संभव हो मूल भाग संख्या और तकनीकी ड्राइंग की तुलना करें। समान उपस्थिति समतुल्य प्रतिरोध, सेंसर व्यवहार, इन्सुलेशन, या यांत्रिक फिट स्थापित नहीं करती है। अकेले आयामी मिलान ही प्रतिस्थापन के लिए पर्याप्त आधार नहीं है।
7. बिना अनुमान लगाए विशिष्टताओं की तुलना करें
एक उपयोगी तुलना शीट को पुष्टि किए गए विनिर्देशों को उन मूल्यों से अलग करना चाहिए जो अपरिभाषित रहते हैं। इससे यह माने बिना वैकल्पिक मॉडल का मूल्यांकन करना आसान हो जाता है कि समान उत्पाद नाम या बाहरी आयामों का मतलब समान प्रदर्शन है।
| मूल्यांकन मद | रिकॉर्ड करने के लिए जानकारी | सत्यापन का कारण |
|---|---|---|
| आवेदन | उपकरण का प्रकार, वर्कपीस, विशिष्ट जोड़ का आकार, संचालन चक्र | वास्तविक तापीय माँगें स्थापित करता है। |
| विद्युत मूल्यांकन | रेटेड वोल्टेज, नाममात्र शक्ति, प्रतिरोध, सहनशीलता | बिजली आपूर्ति और ड्राइव सर्किट के साथ संगतता की पुष्टि करता है। |
| तापमान की रेंज | आवश्यक सेटपॉइंट, अनुमत ऑपरेटिंग रेंज, माप बिंदु | आवेदन आवश्यकता को घटक सीमा से अलग करता है। |
| तापीय प्रतिक्रिया | वार्म-अप समय, पुनर्प्राप्ति व्यवहार, परिभाषित परीक्षण स्थितियाँ | सार्थक प्रदर्शन तुलनाओं का समर्थन करता है। |
| यांत्रिक आयाम | लंबाई, व्यास, अंत ज्यामिति, सम्मिलन गहराई, सहनशीलता | पुष्टि करता है कि भाग इच्छित असेंबली में फिट बैठता है। |
| कनेक्शन | लीड व्यवस्था, तार का प्रकार, समाप्ति, इन्सुलेशन | एकीकरण त्रुटियों और अनुपयुक्त वायरिंग परिवर्तनों को कम करता है। |
| संवेदन एवं नियंत्रण | सेंसर प्रकार, सेंसर स्थिति, नियंत्रक अनुकूलता | सटीक तापमान प्रतिक्रिया और विनियमन का समर्थन करता है। |
| गुणवत्ता सत्यापन | निरीक्षण मानदंड, परीक्षण विधि, स्वीकृति सीमाएँ | परिभाषित करता है कि अनुरूपता का मूल्यांकन कैसे किया जाएगा। |
विचाराधीन विशिष्ट मॉडल के लिए तकनीकी दस्तावेज में वास्तविक रेटिंग, आयामी सहनशीलता और परीक्षण सीमा की पुष्टि की जानी चाहिए।
समतुल्य परिचालन स्थितियों का मूल्यांकन करें
दो घटकों की तुलना करना तभी उपयोगी होता है जब उनके परिणामों को सुसंगत परिस्थितियों में मापा जाता है। शुरुआती तापमान, बिजली की आपूर्ति, नियंत्रक सेटिंग्स, टिप ज्यामिति, सेंसर स्थान और लागू थर्मल लोड सभी परिणाम को प्रभावित कर सकते हैं।
उदाहरण के लिए, सिरेमिक सतह पर लिए गए वार्म-अप माप की तुलना सीधे कामकाजी टिप पर लिए गए माप से नहीं की जानी चाहिए, जब तक कि परीक्षण विधि ऐसा करने के लिए एक वैध आधार स्थापित न कर दे। इसी तरह, एक अनलोडेड तापमान परीक्षण किसी वर्कपीस के साथ बार-बार संपर्क के तहत पुनर्प्राप्ति का पूरी तरह से वर्णन नहीं कर सकता है।
प्रारंभिक स्क्रीनिंग के लिए प्रकाशित विनिर्देशों का उपयोग करें, फिर वास्तविक आवेदन के लिए उपयुक्तता की पुष्टि करने के लिए एक परिभाषित सत्यापन प्रक्रिया लागू करें।
8. एकीकरण से पहले प्रदर्शन सत्यापित करें
किसी घटक को उत्पादन उपयोग के लिए अनुमोदित करने से पहले, सत्यापित करें कि उसका विद्युत, यांत्रिक और थर्मल व्यवहार डिजाइन आवश्यकताओं को पूरा करता है। सटीक प्रक्रिया उपकरण पर निर्भर करती है, लेकिन एक संरचित मूल्यांकन असेंबली समस्याओं से विनिर्देश बेमेल को अलग करने में मदद करता है।
- दस्तावेज़ की समीक्षा करें:घटक पहचान, विद्युत रेटिंग, आयाम, कनेक्शन, तापमान सीमा और सेंसर विवरण की पुष्टि करें।
- भौतिक स्थिति का निरीक्षण करें:दिखाई देने वाली दरारें, क्षतिग्रस्त इन्सुलेशन, मुड़े हुए तार, संदूषण, या अन्य दोषों की जाँच करें जो स्थापना या सुरक्षा को प्रभावित कर सकते हैं।
- विद्युत निरंतरता की जाँच करें:हीटिंग सर्किट और संबंधित कनेक्शन की जांच के लिए निर्दिष्ट माप विधि का उपयोग करें। मॉडल के रेटेड प्रतिरोध और अनुमेय सहनशीलता के साथ परिणाम की तुलना करें।
- इकट्ठे फिट को सत्यापित करें:संरेखण, प्रतिधारण, क्लीयरेंस, लीड रूटिंग और हीटर और आसपास के घटकों के बीच इच्छित संपर्क की पुष्टि करें।
- नियंत्रित ताप परीक्षण करें:अनुमोदित आपूर्ति, नियंत्रण सेटिंग्स, सेंसर व्यवस्था और तापमान-माप विधि का उपयोग करें।
- इच्छित कार्यभार का मूल्यांकन करें:प्रतिनिधि टांका लगाने के संचालन के दौरान तापमान व्यवहार को मापें, जिसमें वर्कपीस में गर्मी स्थानांतरित होने के बाद पुनर्प्राप्ति भी शामिल है।
- परिणाम का दस्तावेजीकरण करें:परीक्षण की स्थिति, माप, देखे गए व्यवहार और परिभाषित स्वीकृति मानदंडों के अनुपालन को रिकॉर्ड करें।
दोहराने योग्य माप विधियों का उपयोग करें
तापमान माप उपकरण के प्रकार, जांच प्लेसमेंट, संपर्क दबाव और प्रतिक्रिया समय के साथ भिन्न हो सकते हैं। घटकों की तुलना करने से पहले एक सुसंगत विधि स्थापित करें। यदि माप उपकरण का चयन नहीं किया गया है, तो परीक्षण के लिए आवश्यक माप सीमा, सटीकता और प्रतिक्रिया विशेषताओं का निर्धारण करें।
विद्युत जांच में भी संबंधित प्रक्रिया का पालन किया जाना चाहिए। प्रतिरोध रीडिंग तापमान और माप स्थितियों के साथ भिन्न हो सकती है, इसलिए घटक का मूल्यांकन सही संदर्भ स्थितियों के आधार पर किया जाना चाहिए।
सिस्टम समस्याओं से हीटर दोषों को अलग करें
जब एक असेंबल किया गया उपकरण अपने आवश्यक तापमान तक पहुंचने में विफल रहता है, तो समस्या को स्वचालित रूप से कोर को जिम्मेदार ठहराने के बजाय पूरे हीटिंग सर्किट का निरीक्षण करें। संभावित कारणों में अनुपयुक्त बिजली आपूर्ति, ढीले कनेक्शन, बेमेल सेंसर, गलत नियंत्रक सेटिंग्स, खराब थर्मल संपर्क, या अनुपयुक्त टिप शामिल हैं।
यह निदान दृष्टिकोण वास्तविक समस्या की पहचान करने में मदद करता है और सिस्टम में कहीं और गलती होने पर संगत घटक को बदलने से बचाता है।
9. सामान्य चयन गलतियों से बचें
केवल पावर रेटिंग के आधार पर चयन करना
पावर विशिष्टता का केवल एक हिस्सा है। एक घटक में पर्याप्त नाममात्र वाट क्षमता हो सकती है लेकिन फिर भी वह आवश्यक व्यवहार देने में विफल रहता है क्योंकि टिप, थर्मल इंटरफ़ेस या नियंत्रक अनुपयुक्त है। थर्मल प्रतिक्रिया और संपूर्ण सिस्टम कॉन्फ़िगरेशन के साथ-साथ विद्युत रेटिंग की तुलना करें।
टिप तापमान के साथ हीटर के तापमान को भ्रमित करना
हीटर की सतह का तापमान आवश्यक रूप से कार्य-टिप तापमान के बराबर नहीं होता है, और न ही सोल्डर जोड़ पर तापमान आवश्यक रूप से बराबर होता है। हमेशा बताए गए तापमान से जुड़े माप स्थान और परिचालन स्थितियों की पहचान करें।
यह मानते हुए कि समान मॉडल विनिमेय हैं
विभिन्न उपकरण मॉडलों के घटकों के आकार समान हो सकते हैं जबकि प्रतिरोध, लीड कॉन्फ़िगरेशन, सेंसर विशेषताओं, बिजली आवश्यकताओं या इन्सुलेशन में भिन्नता हो सकती है। प्रतिस्थापन को मंजूरी देने से पहले विशिष्टताओं की पुष्टि करें।
थर्मल संपर्क को नजरअंदाज करना
खराब संपर्क वाले होल्डर या टिप असेंबली के अंदर रखे जाने पर हीटर अलग तरह से काम कर सकता है। विद्युत प्रणाली में परिवर्तन करने से पहले इंटरफ़ेस, प्रविष्टि गहराई, संरेखण और असेंबली सहनशीलता की जांच करें।
कमजोर हीटिंग की भरपाई के लिए ऑपरेटिंग वोल्टेज को बदलना
डिज़ाइन की जांच किए बिना आपूर्ति वोल्टेज बढ़ाने से अत्यधिक विद्युत और तापीय तनाव उत्पन्न हो सकता है। किसी भी परिचालन स्थिति को बदलने से पहले रेटेड आपूर्ति, सर्किट कनेक्शन, नियंत्रण प्रतिक्रिया और गर्मी-स्थानांतरण पथ की जांच करें।
परीक्षण शर्तों के बिना विशिष्टताओं को स्वीकार करना
तापमान या वार्म-अप दावे की व्याख्या करना तब तक मुश्किल है जब तक कि प्रारंभिक स्थिति, माप बिंदु, आपूर्ति की स्थिति और परीक्षण विधि ज्ञात न हो। प्रासंगिक मॉडल-विशिष्ट विवरण मांगें और तैयार उपकरण के लिए मापनीय स्वीकृति मानदंड स्थापित करें।
10. अक्सर पूछे जाने वाले प्रश्न
सोल्डरिंग टूल के लिए सही हीटर का चयन करने के लिए किस जानकारी की आवश्यकता है?
टूल मॉडल या असेंबली ड्राइंग, रेटेड सप्लाई वोल्टेज, बिजली की आवश्यकताएं, हीटिंग प्रतिरोध, भौतिक आयाम, लीड व्यवस्था, सेंसर प्रकार और आवश्यक ऑपरेटिंग रेंज से शुरू करें। वर्कपीस और विशिष्ट संचालन चक्र के बारे में जानकारी यह स्थापित करने में मदद करती है कि थर्मल व्यवहार इच्छित अनुप्रयोग के लिए उपयुक्त है या नहीं।
क्या उच्च शक्ति वाला हीटर हमेशा बेहतर विकल्प होता है?
नहीं, उच्च रेटेड बिजली अधिक ताप क्षमता प्रदान कर सकती है, लेकिन यह बेहतर तापमान स्थिरता या पुनर्प्राप्ति की गारंटी नहीं देती है। बिजली की आपूर्ति, नियंत्रण सर्किट, थर्मल इंटरफ़ेस, टिप ज्यामिति और कार्यभार सभी हीटर के अनुकूल होने चाहिए। अधिकतम वाट क्षमता के बजाय आवश्यक प्रदर्शन के अनुसार चयन करें।
रेटेड वोल्टेज और प्रतिरोध दोनों क्यों मायने रखते हैं?
वोल्टेज और प्रतिरोध परिभाषित परिस्थितियों में प्रतिरोधक सर्किट में वर्तमान और विद्युत शक्ति का निर्धारण करते हैं। बेमेल के कारण अपर्याप्त हीटिंग या अत्यधिक विद्युत तनाव हो सकता है। दोनों मानों को घटक दस्तावेज़ीकरण और वास्तविक पावर-नियंत्रण व्यवस्था के विरुद्ध जांचा जाना चाहिए।
सिरेमिक हीटिंग संरचना क्या प्रदान करती है?
एक सिरेमिक हीटिंग संरचना एक कॉम्पैक्ट डिज़ाइन में विद्युत रूप से इन्सुलेटिंग बॉडी के साथ एक प्रतिरोधी परत को जोड़ सकती है। इसकी वास्तविक थर्मल प्रतिक्रिया, इन्सुलेशन प्रदर्शन और यांत्रिक स्थायित्व सामग्री, निर्माण, विनिर्माण प्रक्रिया और तैयार असेंबली पर निर्भर करता है। इन विशेषताओं को विशिष्ट घटक के लिए सत्यापित किया जाना चाहिए।
क्या केवल आयामों का उपयोग करके प्रतिस्थापन हीटर का चयन किया जा सकता है?
नहीं, आयाम यांत्रिक फिट का केवल एक भाग स्थापित करते हैं। वोल्टेज, प्रतिरोध, शक्ति, सेंसर अनुकूलता, लीड कॉन्फ़िगरेशन, इन्सुलेशन आवश्यकताएं और परिचालन सीमाएं भी मेल खानी चाहिए। घटक दस्तावेज़ीकरण की जाँच करें और इच्छित असेंबली में प्रदर्शन की पुष्टि करें।
विभिन्न मॉडलों के बीच वार्म-अप समय की तुलना कैसे की जानी चाहिए?
समान प्रारंभिक तापमान, आपूर्ति की स्थिति, माप स्थान, नियंत्रक सेटिंग्स और परिभाषित लक्ष्य तापमान का उपयोग करें। यह भी सत्यापित करें कि क्या बताया गया समय हीटर की सतह, टिप या किसी अन्य बिंदु को संदर्भित करता है। सार्थक तुलना के लिए सुसंगत स्थितियाँ आवश्यक हैं।
असंगत सोल्डरिंग तापमान का क्या कारण हो सकता है?
संभावित कारणों में अस्थिर बिजली वितरण, क्षतिग्रस्त कनेक्शन, सेंसर समस्याएं, असंगत नियंत्रण सेटिंग्स, खराब थर्मल संपर्क और कार्यभार के लिए अनुपयुक्त टिप शामिल हैं। यह तय करने से पहले कि हीटर ही विफल हो गया है, पूरी असेंबली का निरीक्षण करें और दोहराने योग्य परिस्थितियों में परीक्षण करें।
आने वाले हीटिंग घटक की गुणवत्ता की जाँच कैसे की जा सकती है?
पहचान, दृश्य स्थिति, आयाम, विद्युत विशेषताओं, कनेक्शन और लागू इन्सुलेशन आवश्यकताओं को शामिल करते हुए दस्तावेजी स्वीकृति मानदंडों का पालन करें। जहां उपयुक्त हो, संगत असेंबली में नियंत्रित कार्यात्मक परीक्षण करें। परीक्षण की स्थितियों और परिणामों को रिकॉर्ड करें ताकि अनुरूपता का लगातार मूल्यांकन किया जा सके।
क्या उच्च अधिकतम तापमान साबित करता है कि हीटर उपयुक्त है?
नहीं, अधिकतम तापमान केवल एक डिज़ाइन पैरामीटर है। अपेक्षित ऑपरेटिंग रेंज, तापमान-नियंत्रण विधि, थर्मल रिकवरी, भौतिक अनुकूलता, विद्युत आवश्यकताएं और सुरक्षा सीमाओं पर भी विचार किया जाना चाहिए। एक घटक को वास्तविक उपकरण और सोल्डरिंग प्रक्रिया की आवश्यकताओं को पूरा करना चाहिए।
11. अंतिम तकनीकी जाँच सूची
एक उपयुक्त हीटिंग घटक को सोल्डरिंग प्रक्रिया, पावर सिस्टम, मैकेनिकल असेंबली और तापमान-नियंत्रण व्यवस्था की आवश्यकताओं को एक साथ पूरा करना चाहिए। उपकरण विकास या प्रतिस्थापन के लिए किसी घटक की पुष्टि करने से पहले इस अंतिम चेकलिस्ट का उपयोग करें।
- अनुप्रयोग और अपेक्षित थर्मल कार्यभार को स्पष्ट रूप से परिभाषित किया गया है।
- आवश्यक ऑपरेटिंग तापमान और माप स्थान निर्दिष्ट हैं।
- रेटेड वोल्टेज, प्रतिरोध, शक्ति और नियंत्रण विधि संगत हैं।
- सिरेमिक निर्माण और परिचालन सीमाएँ इच्छित स्थितियों के अनुरूप हैं।
- घटक के आयाम, अवधारण विधि, इन्सुलेशन और लीड स्थिति असेंबली से मेल खाते हैं।
- सेंसर और नियंत्रक संगत हैं जहां तापमान प्रतिक्रिया का उपयोग किया जाता है।
- उपयुक्त परीक्षण स्थितियों का उपयोग करके वार्म-अप, तापमान स्थिरता और पुनर्प्राप्ति का मूल्यांकन किया गया है।
- दोहराए जाने योग्य सत्यापन के लिए निरीक्षण और स्वीकृति मानदंड प्रलेखित हैं।
सावधानीपूर्वक चयन यह समझने पर निर्भर करता है कि हीटिंग घटक संपूर्ण सोल्डरिंग टूल के साथ कैसे इंटरैक्ट करता है। एक ठोस निर्णय एकल विनिर्देश पर निर्भर होने के बजाय एप्लिकेशन की थर्मल मांगों, विद्युत सीमाओं, सिरेमिक निर्माण, मैकेनिकल इंटरफ़ेस, नियंत्रण प्रणाली और मापने योग्य प्रदर्शन आवश्यकताओं पर विचार करता है।
