सोल्डरिंग हीटिंग तत्व तापमान स्थिरता में कैसे सुधार करता है?

विषयसूची

एक नज़र में रूपरेखा

• परिभाषित करें क्यासोल्डरिंग ताप तत्वहै और यह क्या नियंत्रित करता है (न केवल "गर्मी", बल्कि पुनर्प्राप्ति और स्थानांतरण)।
• वास्तविक शॉप-फ्लोर शिकायतों को मापने योग्य हीटर मुद्दों में अनुवाद करें।
• स्थिरता हत्यारों की व्याख्या करें: सेंसर प्लेसमेंट, थर्मल कपलिंग, पावर घनत्व, ऑक्सीकरण और नियंत्रण अंतराल।
• हीटर प्रौद्योगिकियों की तुलना करें और अनुप्रयोगों के साथ उनका मिलान करें।
• एक व्यावहारिक चयन चेकलिस्ट और रखरखाव प्लेबुक प्रदान करें।
• समस्या निवारण चरणों की पेशकश करें जो स्क्रैप और पुनः कार्य को कम करते हैं।

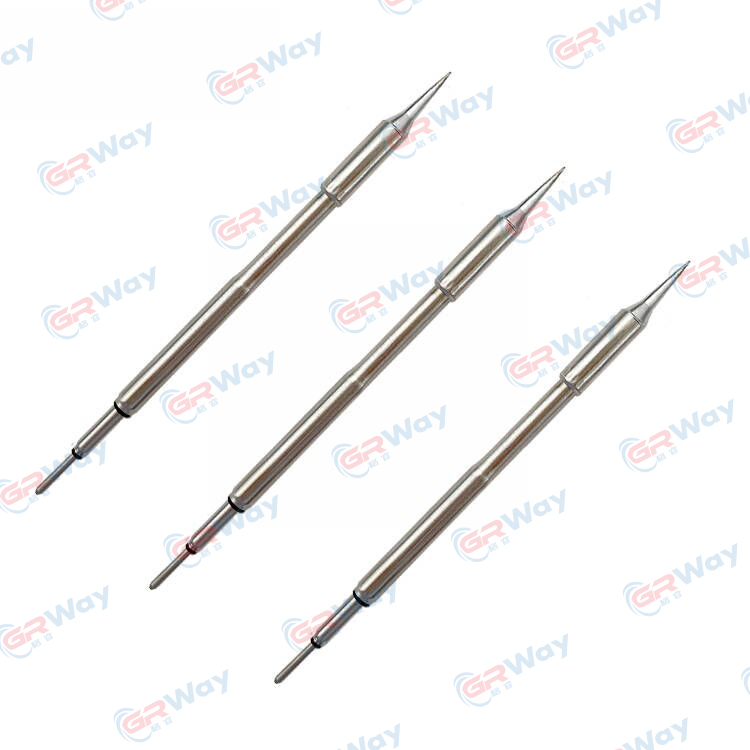

व्यावहारिक दृष्टि से सोल्डरिंग ताप तत्व क्या है?

A सोल्डरिंग ताप तत्ववह घटक है जो विद्युत शक्ति को उस बिंदु पर नियंत्रित तापीय ऊर्जा में परिवर्तित करता है जहां सोल्डर को धातु की सतहों को पिघलाना और गीला करना होता है। यह परिभाषा स्पष्ट लगती है - जब तक आप ध्यान नहीं देते कि कई सोल्डरिंग समस्याएं तब भी होती हैं जब कोई स्टेशन सही तापमान "पढ़ता है"।

व्यवहार में, हीटर का काम केवल एक निर्धारित बिंदु तक पहुंचना नहीं है; यह भी होना चाहिएवापस पानाजब गर्मी को तांबे के प्लेन, कनेक्टर शेल, या मोटे सीसे द्वारा खींच लिया जाता है तो तुरंत। यदि हीटर चालू नहीं रह पाता है, तो आपको ठंडे जोड़ों, लंबे समय तक रहने, उठे हुए पैड, झुलसे हुए फ्लक्स और युक्तियों जैसे लक्षण दिखाई देते हैं जो अपेक्षा से अधिक तेजी से ऑक्सीकरण करते हैं।

इसे ऐसे समझें: आपका नियंत्रक "350°C" कमांड कर सकता है, लेकिन जोड़ इस बात की परवाह करता है कि आपका सिस्टम कितनी जल्दी ऊर्जा पहुंचा सकता है और लोड के तहत टिप को स्थिर रख सकता है। यहीं पर हीटर डिज़ाइन-सामग्री, ज्यामिति, सेंसर युग्मन और इन्सुलेशन-अनुभव को बनाता या बिगाड़ता है।

आम ग्राहक दर्द बिंदु और उनका वास्तव में क्या मतलब है

मुख्य अंतर्दृष्टि: अधिकांश शिकायतें "ऑपरेटर त्रुटियाँ" नहीं हैं। वे सिस्टम-स्तरीय हीट-ट्रांसफर मुद्दे हैं - जिसका अर्थ है कि हीटर, टिप इंटरफ़ेस और नियंत्रण विधि का एक साथ मूल्यांकन किया जाना चाहिए।

तापमान स्थिरता विफल क्यों होती है

तापमान स्थिरता संपूर्ण सोल्डरिंग प्रणाली द्वारा किया गया एक वादा है। मज़बूतसोल्डरिंग ताप तत्वमदद करता है, लेकिन निम्नलिखित में से कोई भी बंद होने पर भी स्थिरता विफल हो सकती है:

1. सेंसर का स्थान कामकाजी सतह से बहुत दूर है।
   यदि तापमान सेंसर (अक्सर थर्मोकपल या थर्मिस्टर) टिप क्षेत्र से निकटता से जुड़ा नहीं है, तो स्टेशन "सोचता है" कि यह स्थिर है जबकि टिप वास्तव में लोड के तहत ठंडा हो रही है।
2. हीटर और टिप के बीच खराब थर्मल युग्मन।
   छोटे वायु अंतराल, ढीले फिट, या टूट-फूट इंटरफ़ेस को एक इन्सुलेटर में बदल सकते हैं। क्षतिपूर्ति के लिए हीटर अधिक गर्म चलता है, जो ऑक्सीकरण को तेज करता है और टिप जीवन को छोटा करता है।
3. पावर घनत्व कार्य से मेल नहीं खाता है।
   न्यूनतम ओवरशूट के साथ तेज, नियंत्रित ऊर्जा से फाइन-पिच कार्य का लाभ मिलता है; भारी तांबे और ढालों के लिए उच्च पुनर्प्राप्ति क्षमता की आवश्यकता होती है। मिश्रित कार्यभार में एक आकार का हीटर अक्सर निराश करता है।
4. इन्सुलेशन और लेड डिज़ाइन मजबूत नहीं हैं।
   बार-बार हीट साइकल चलने से आंतरिक जोड़ों और इन्सुलेशन पर जोर पड़ता है। यदि हीटर बार-बार टकराता है, मुड़ता है, या फ्लक्स धुएं के संपर्क में आता है, तो स्थायित्व मायने रखता है।
5. नियंत्रण व्यवहार ओवरशूट/अंडरशूट का कारण बनता है।
   यहां तक ​​कि एक अच्छा हीटर भी अस्थिर नियंत्रण ट्यूनिंग के साथ खराब व्यवहार कर सकता है। ओवरशूट जलता हुआ प्रवाह; अंडरशूट बल लंबे समय तक टिके रहते हैं - दोनों ही दोषों को बढ़ाते हैं।

हीटर के प्रकार और जब प्रत्येक समझ में आता है

जबकि ब्रांडिंग सबसे अलग होती हैसोल्डरिंग ताप तत्वडिज़ाइन कुछ तकनीकी परिवारों में आते हैं। ट्रेडऑफ़ को जानने से आपको गलत "अपग्रेड" के लिए भुगतान करने से बचने में मदद मिलती है।

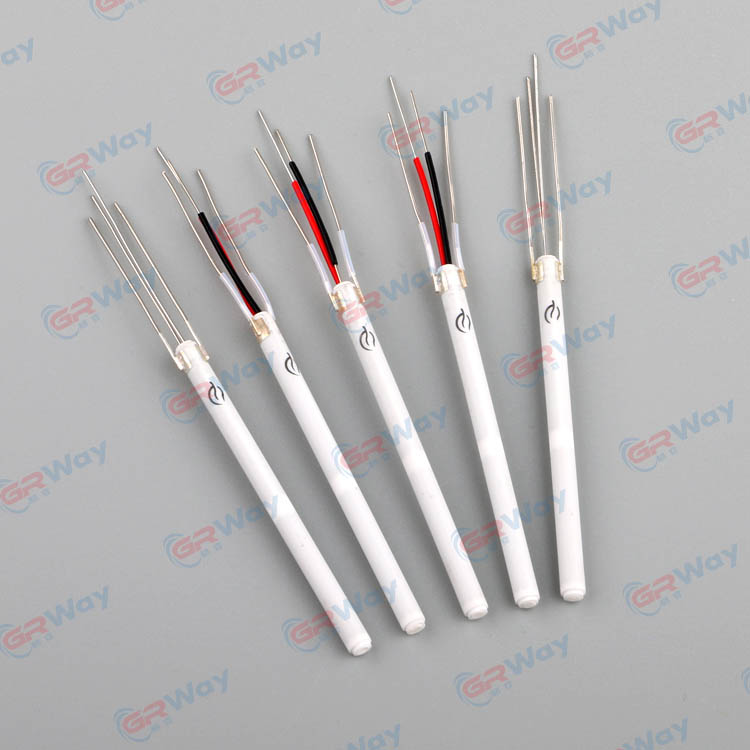

• तार-घाव वाले सिरेमिक हीटर
  नाइक्रोम या समान प्रतिरोध तार सिरेमिक के चारों ओर/भीतर जड़ा हुआ है। अक्सर लागत प्रभावी और व्यापक रूप से उपयोग किया जाता है, अच्छी तरह से बनाए जाने पर सभ्य स्थायित्व के साथ।
• कार्ट्रिज शैली के हीटर
  ट्यूब फॉर्म फैक्टर में निर्मित कॉम्पैक्ट हीटर। वे ठोस शक्ति घनत्व प्रदान कर सकते हैं और टिप संरचना के लिए मजबूत युग्मन के लिए डिज़ाइन किए जा सकते हैं।
• एकीकृत हीटर + सेंसर असेंबली
  ऐसे डिज़ाइन जो हीटिंग और सेंसिंग को कामकाजी सतह के करीब रखते हैं। ये अक्सर प्रतिक्रिया समय में सुधार करते हैं और "पढ़ने बनाम वास्तविकता" के अंतर को कम करते हैं।
• स्व-विनियमन सिरेमिक (पीटीसी-जैसा व्यवहार)
  तापमान बढ़ने पर कुछ चीनी मिट्टी की चीज़ें प्रतिरोध बढ़ाती हैं, जो एक प्राकृतिक सीमित प्रभाव प्रदान करती हैं। कुछ अनुप्रयोगों के लिए उपयोगी, हालाँकि प्रदर्शन काफी हद तक पूर्ण सिस्टम डिज़ाइन पर निर्भर करता है।

विश्वसनीय परिणामों के लिए चयन चेकलिस्ट

मूल्यांकन करते समय इस चेकलिस्ट का उपयोग करेंसोल्डरिंग ताप तत्वकिसी नए उपकरण, मरम्मत कार्यक्रम या उत्पादन लाइन के लिए:

• पुनर्प्राप्ति आवश्यकता:आपको सबसे बड़ा थर्मल लोड कितना सोल्डर करना चाहिए (ग्राउंड प्लेन, शील्ड, लग्स, कनेक्टर)?
• थर्मल युग्मन:हीटर टिप या कामकाजी सतह के साथ कितनी मजबूती से और लगातार इंटरफ़ेस करता है?
• सेंसर एकीकरण:क्या तापमान सेंसर लोड के तहत वास्तविक टिप तापमान को नियंत्रित करने के लिए पर्याप्त करीब है?
• वायुप्रवाह के अंतर्गत स्थिरता:क्या पंखे, धुंआ निष्कर्षण, या ड्राफ्ट टिप तापमान को प्रभावित करेंगे?
• विद्युत अनुकूलता:वोल्टेज, प्रतिरोध रेंज, कनेक्टर प्रकार और नियंत्रक समर्थन।
• स्थायित्व कारक:थर्मल साइक्लिंग जीवन, यांत्रिक मजबूती, इन्सुलेशन प्रतिरोध, और सीसा तनाव से राहत।
• सेवाक्षमता:क्या आप संपूर्ण हैंडल असेंबली पर दोबारा काम किए बिना हीटर को बदल सकते हैं?
• प्रक्रिया फिट:क्या हीटर अत्यधिक सेटपॉइंट पर दबाव डाले बिना आपकी सोल्डर मिश्र धातु और फ्लक्स रणनीति का समर्थन करता है?

तुलना तालिका

रखरखाव और टिप-लाइफ सर्वोत्तम प्रथाएँ

यहां तक ​​कि सबसे अच्छा भीसोल्डरिंग ताप तत्वयदि टिप की उपेक्षा की गई या प्रक्रिया असंगत है तो "कमजोर" महसूस होगा। ये आदतें ऑक्सीकरण को कम करती हैं, गीलापन में सुधार करती हैं और हीटर असेंबली की सुरक्षा करती हैं:

• सबसे कम प्रभावी सेटपॉइंट का उपयोग करें.उच्च तापमान "अधिक पेशेवर" नहीं है। यह अक्सर फ्लक्स को तेजी से जलाता है।
• टिप को डिब्बाबंद रखें.एक पतला सोल्डर कोट ऑक्सीकरण को कम करता है और जोड़ में गर्मी हस्तांतरण में सुधार करता है।
• टिप ज्यामिति को जोड़ से मिलाएँ।एक टिप जो अधिक सतह क्षेत्र से संपर्क करती है वह तेजी से गर्मी स्थानांतरित करती है, जिससे रुकने का समय कम हो जाता है।
• ड्राई वाइपिंग और अपघर्षक सफाई को सीमित करें।अत्यधिक सफाई से प्लेटिंग को नुकसान पहुंचता है और टिप की विफलता में तेजी आती है।
• लीड को सुरक्षित रखें और तनाव से राहत दें।कई हीटर विफलताएं यांत्रिक विफलताओं के रूप में शुरू होती हैं, थर्मल विफलताओं के रूप में नहीं।

समस्या निवारण: लक्षण, कारण, समाधान

जब टांका लगाने की गुणवत्ता अचानक गिर जाती है, तो आप त्वरित निदान चाहते हैं - अनुमान नहीं। यहां सामान्य "लक्षण-से-ठीक" पथ दिए गए हैं:

• लक्षण:बड़े जोड़ों पर सोल्डर धीरे-धीरे पिघलता है।
  संभावित कारण:अपर्याप्त पुनर्प्राप्ति, ख़राब टिप संपर्क, या गलत टिप आकार।
  हल करना:एक बड़ी टिप ज्यामिति का उपयोग करें, हीटर-टू-टिप फिट को सत्यापित करें, और पुष्टि करें कि आपका नियंत्रक शक्ति को सीमित नहीं कर रहा है।
• लक्षण:टिप तेजी से ऑक्सीकृत हो जाती है, सोल्डर गीला नहीं होगा।
  संभावित कारण:अत्यधिक सेटपॉइंट, उच्च तापमान पर लंबे समय तक निष्क्रिय समय, या दूषित टिप सतह।
  हल करना:तापमान कम करें, जब संभव हो तो स्टैंडबाय/स्लीप का उपयोग करें, टिप को ठीक से रखें और फ्लक्स अनुकूलता का मूल्यांकन करें।
• लक्षण:स्टेशन स्थिर तापमान दिखाता है लेकिन जोड़ असंगत दिखते हैं।
  संभावित कारण:सेंसर लोड के तहत सही टिप तापमान नहीं पढ़ रहा है, या इंटरफ़ेस पर हवा का अंतर है।
  हल करना:हीटर सीटिंग का निरीक्षण करें, घिसे हुए स्लीव्स/रिटेनर्स को बदलें, और क्लोजर सेंसर कपलिंग वाली असेंबली पर विचार करें।
• लक्षण:थोड़े समय के उपयोग के बाद हीटर बार-बार विफल हो जाता है।
  संभावित कारण:संदूषण के कारण थर्मल शॉक, यांत्रिक तनाव, या इन्सुलेशन टूटना।
  हल करना:तनाव राहत प्रबंधन में सुधार करें, अचानक ठंडा होने से बचें (विशेषकर आक्रामक वायु प्रवाह के साथ), और फ्लक्स अवशेषों को हीटर के अंदरूनी हिस्सों से दूर रखें।

कस्टम हीटिंग प्रदर्शन के लिए एक निर्माता के साथ काम करना

यदि आप किसी उत्पाद लाइन के लिए हीटर की सोर्सिंग कर रहे हैं, उपकरणों के बेड़े की सेवा कर रहे हैं, या उत्पादन प्रक्रिया को बढ़ा रहे हैं, तो सबसे अच्छे परिणाम अक्सर हीटर को एक डिज़ाइन किए गए घटक के रूप में मानने से आते हैं - सामान्य स्पेयर पार्ट के रूप में नहीं। एक सक्षम निर्माता आपको वार्म-अप समय, पुनर्प्राप्ति व्यवहार, ऑपरेटिंग वोल्टेज, सेंसर शैली, कनेक्टर प्रारूप और थर्मल साइक्लिंग जीवन जैसे लक्ष्यों को परिभाषित करने में मदद कर सकता है।

उदाहरण के लिए,ज़ियामेन ग्रीन वे इलेक्ट्रॉनिक टेक्नोलॉजी कंपनी लिमिटेड जब आपके एप्लिकेशन को लगातार हीटिंग व्यवहार, स्थिर असेंबली सहनशीलता और बैचों में दोहराए जाने योग्य प्रदर्शन की आवश्यकता होती है तो तकनीकी भागीदार के रूप में संपर्क किया जा सकता है। लक्ष्य सीधा है: अपना सुनिश्चित करेंसोल्डरिंग ताप तत्वपहले दिन और सौवें दिन एक जैसा व्यवहार करता है—इसलिए आपकी प्रक्रिया पूर्वानुमानित रहती है।

जब आप अपनी वास्तविक उपयोग की स्थिति (ड्यूटी चक्र, लक्ष्य सामग्री, वायु प्रवाह, टिप शैली और पीक लोड जोड़) साझा करते हैं, तो कम शक्ति वाले डिज़ाइनों से बचना और ओवरशूट-प्रवण सेटअप को रोकना बहुत आसान हो जाता है जो चुपचाप बोर्डों को नुकसान पहुंचाते हैं।

अक्सर पूछे जाने वाले प्रश्न

समापन विचार

एक स्थिरसोल्डरिंग ताप तत्व"प्राप्त करना" और उस प्रक्रिया को चलाने के बीच का अंतर है जिस पर आप भरोसा कर सकते हैं। जब हीटर आपके कार्यभार से ठीक से मेल खाता है - और समझदार टिप प्रथाओं के साथ बनाए रखा जाता है - तो आप रुकने का समय कम करते हैं, दोष दर में कटौती करते हैं, और दोनों घटकों और ऑपरेटरों को अनावश्यक थर्मल तनाव से बचाते हैं।
